YJ型呋喃樹脂與許多熱塑（sù）性（xìng）和熱固性樹脂有很好的混容性能，因此可與環氧樹（shù）脂或酚醛（quán）樹脂混合來加以改性。固化後的呋喃樹（shù）脂耐強酸(強氧化（huà）性的硝酸和硫酸除外)、強堿和有機溶劑的侵蝕，在（zài）高溫下仍很穩定（dìng）。呋喃樹脂主要（yào）用（yòng）作（zuò）各種耐化學腐蝕和耐高濁的材料。
(1)耐化學（xué）腐蝕材料呋喃樹脂可用來製（zhì）備防腐蝕的膠泥，用作化工設備襯裏或其（qí）它耐腐材料。
(2)耐熱材料呋喃玻璃（lí）纖維（wéi）增強複合材料的耐（nài）熱性（xìng）比一般的酚醛（quán）玻璃纖維增強複（fù）合材料高（gāo），通（tōng）常可在150℃左右長期使（shǐ）用。
(3)與環氧樹脂或酚醛樹脂混合改性將呋喃樹（shù）脂與環氧樹脂或（huò）酚醛樹脂混休整使用，可改進呋喃玻璃纖維增（zēng）強複合材料的力學性能（néng）以及製備時的工藝性能。這類複合材料已廣泛用來製備化工反（fǎn）應器（qì）的攪拌（bàn）裝置、貯槽及管道等化工設備。
YJ型（xíng）呋喃液 YJ型各種粉料
外觀：棕黑色液體 外（wài）觀：均勻粉料
粘度：(塗—4粘度計)20-30秒 硬化時間：不大於12小時
密度：不小於1.18克/厘米³ 體積*性：合格

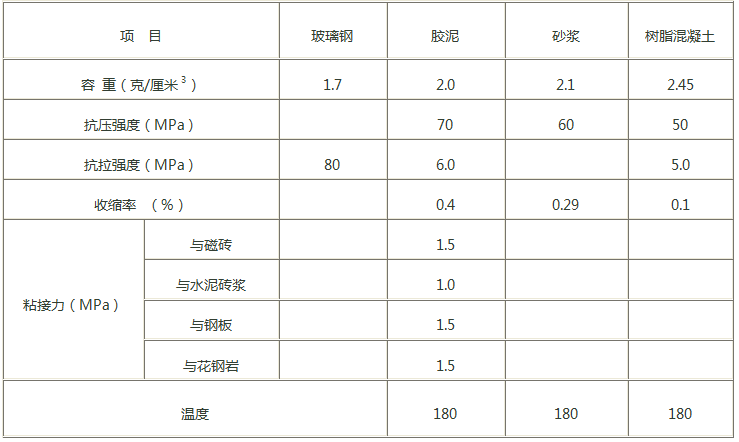

一、YJ型呋喃樹脂材料（liào）主要技術指標

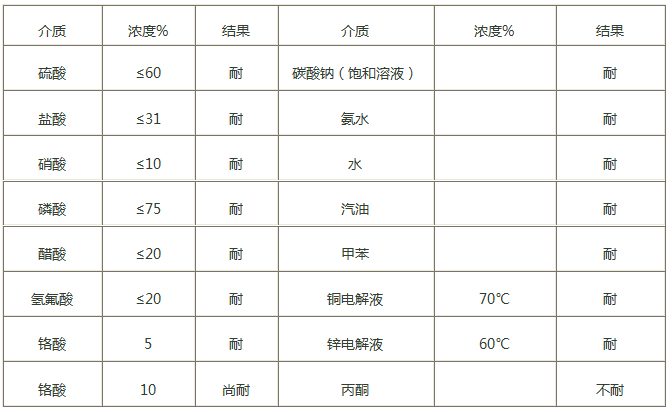

二、YJ主要耐（nài）腐（fǔ）蝕（shí）性能
三、 施工（gōng）方法及驗收規格：
施工配比：呋喃樹脂：呋喃粉=1：3，本產品具有合適的（de）施工稠度（dù），良好的和易性，操作簡單，易於施工，保證質量，施工方法和驗收規格，遵守現行的呋喃樹（shù）脂防腐蝕工程技術規範CECS01：1988，建築防腐蝕工程施工及驗收規範GB50212-91，工業（yè）建築防腐（fǔ）蝕設計規範GB50046-95。
呋喃樹脂膠泥（ní）具有（yǒu）良好的耐酸、耐堿和耐熱（rè）性（xìng）能。但若施工不當，則達不到預期效果。
膠泥施工的環境溫度以20℃左右為佳，***低不得低於10℃，若（ruò）低於10℃是應采（cǎi）取適當的保溫措施。襯砌用耐（nài）酸塊材的質量*符合設計要求，有關施工質量要求，應遵守理（lǐ）行施工規定。膠泥的施工方法如下：
1、基層要求
施工呋（fū）喃（nán）樹脂（zhī）膠泥的基層應當堅實、牢固（gù）平整（zhěng）和整（zhěng）體性好、對鋼材或（huò）混凝基層應作適當的防腐蝕隔離層。防腐蝕隔離層應作在（zài）幹（gàn）燥堅實、平整的基層上，並與基層結合牢固，無起鼓脫層（céng）等質量缺陷。常用的隔離（lí）層為：
(1)耐（nài）腐蝕橡膠
(2)環氧或樹脂玻璃鋼
(3)環氧或樹脂（zhī）塗層
若為玻璃鋼或塗（tú）層時，在施工***後一道麵層以（yǐ）後，表麵稀撤一層0.5-1.5毫（háo）米的（de）砂粒。在塊材（cái）襯砌施工前，在隔離層的平麵處應抹一層厚1-2毫米的呋喃樹脂膠泥底層。
2、膠泥拌（bàn）製
拌（bàn）料可以使用清潔、幹燥和無油汙的鐵皮容器，膠泥要隨拌隨（suí）用，不可一次拌料過多。拌料時按規定比例（lì）取呋喃液和呋（fū）喃粉，將粉倒入呋喃液（yè）內，用人（rén）工或（huò）機械攪拌（bàn）至無幹粉（fěn）存放時，再繼續拌和一分鍾，以保證拌料均勻。
拌製好的膠泥應在45分鍾內用完，如（rú）發現有凝結現象時不得繼續（xù）使用。
3、打底層施工
為保護隔離層，對平麵部分應作膠泥打底，膠泥打底層可用抹刀將膠（jiāo）泥（ní）1-2毫米厚度均勻攤鋪在基（jī）層上，然後用（yòng）抹刀壓實抹平，抹平時要注意抹刀表麵經常保持幹淨，不要粘有膠泥，待膠泥（ní）固（gù）化以後，可（kě）進行襯砌施工。
4、襯砌施工
襯砌用（yòng）的塊材應清理幹淨，表麵不得有浮灰（huī）。必要時應用（yòng）水（shuǐ）洗，幹燥以後使（shǐ）用。
塊材襯前砌宜先進行試排，襯砌順序（xù）應（yīng）由（yóu）底往高，先地坑（kēng）、地溝後麵、踢腳（jiǎo）板。在陰陽角處，立麵塊材應壓住平麵塊材，塊長了之間應錯縫。
膠泥施工采用揉擠法，基層與塊材應兩麵打（dǎ）灰，保證灰縫結合層飽滿密實。灰（huī）縫厚度為3-5毫米，襯砌天然石材時以8-15毫（háo）米為宜。
在襯砌時采用（yòng）指定厚度的耐酸墊片，或（huò）其它方法（fǎ）以保證結合層灰縫寬度和厚（hòu）度。
在襯砌完成一部分以後，在（zài）膠泥未終凝以前，用勾縫刀及時將灰縫填實勾（gōu）平、勾光。
5、勾縫（féng）施工（gōng）
勾縫是指用水玻璃或其它膠泥襯，砌留出（chū）適當的灰縫用呋喃樹脂膠泥勾縫。勾縫深度為5-25毫米，寬度為8-15毫米，天然石材的深度可大於25毫米，寬度可大於10毫米（mǐ）。
對水玻璃（lí）膠泥襯砌的勾縫，在勾縫前可用10%鹽酸作（zuò）一（yī）次酸化處理，待表（biǎo）麵幹燥以後（hòu）進行勾縫施工。勾縫（féng）時，縫（féng）內應幹淨不（bú）允許有汙物。
勾縫施工*保證密實和灰（huī）縫表麵平整（zhěng）、光（guāng）滑。
6、養護
YJ呋喃樹脂膠（jiāo）泥在空氣中養護。20℃時養護14天後（hòu）可以使用，也可以養護一天後在（zài）40℃時（shí）保持4小時，60℃時保持22小時，待冷卻至室溫使用。
7、膠泥用（yòng）量(參考表)
打底(1.5毫米厚)3.0公斤（jīn）/米2
結合層(5毫米厚)12.0公斤（jīn）/米2
灰（huī）縫(截麵15×8毫（háo）米)0.24公斤/米2
8、*防護
施工中應注意通風，在密閉所或通風不良處施工時，*有機械通風和排風設施。皮（pí）膚與膠泥和（hé）樹脂接（jiē）觸時，可用丙酮，*在通風出（chū）清洗，丙酮用量不可過多。
施（shī）工人員應穿戴防護用品，如手套、口罩等。施工現場不得有明火。
聯係人;薑新鳳（fèng） 18639903882
